Автоматический высокопроизводительный аппарат термоклеевого бесшвейного скрепления C.P. Bourg BB 3002 предназначен для производства книжных блоков, как из отдельных листов, так и из сфальцованных тетрадей. Удобное и лёгкое управление машиной осуществляется с цветного сенсорного дисплея, при помощи которого можно контролировать и изменять:

• толщину клеевого слоя,
• длину отсечки клея как по торцу, так и по боковой проклейке,
• температуру клея,
• количество бигов обложки,
• выбор глубины фрезерования,
• частоту торшонирования и время обжима блока,
• сталкивание тетрадей на вибростоле,
• степень заполнения мешков для бумажных отходов.

Запуск машины производится автоматически по сигналу ИК-датчика после установки блока в захваты транспортера, усилие зажима регулируется с цветного сенсорного дисплея. Также автоматически происходит настройка на размер и толщину блока. Листы или тетради блока сталкиваются на вибростоле с регулируемой амплитудой сталкивания. Обжим в каретке производится до нижнего края блока, что важно при работе с предварительно сфальцованными тетрадями.
Скорость движения каретки автоматически оптимизируется в зависимости от заданной частоты торшонирования, производимого двумя торшонирующими ножами (опционально до четырех). Глубина фрезерования от 1 до 3 мм также регулируется с сенсорного дисплея.

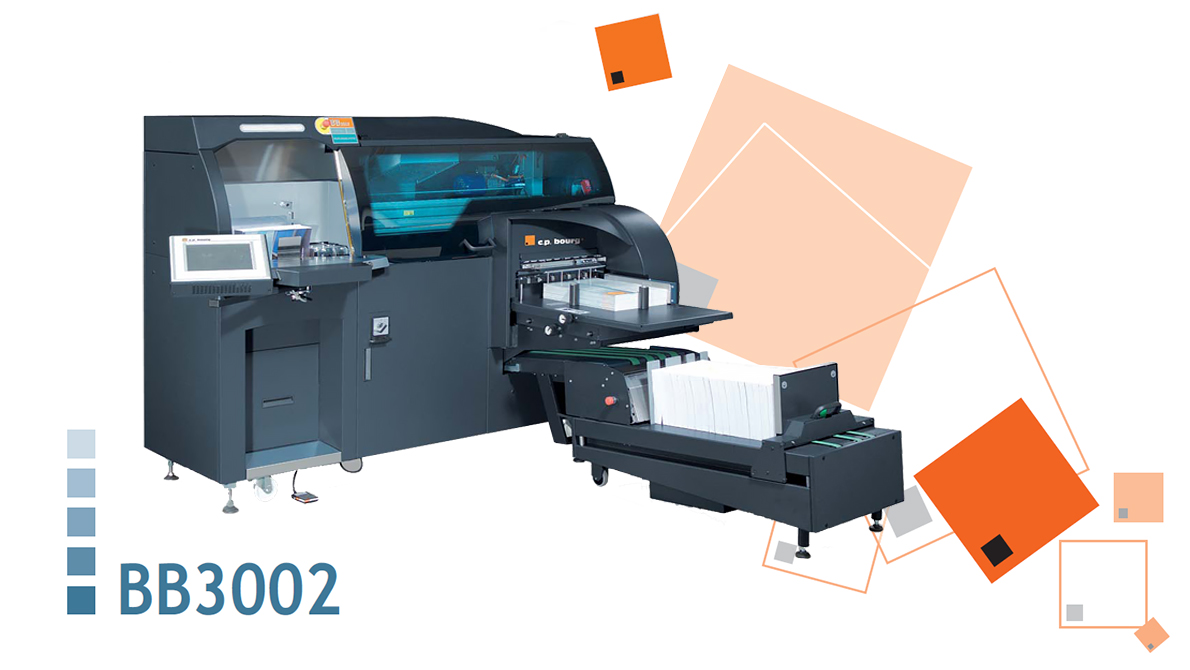

термобиндер C.P. Bourg BB3002

Нагрев резервуара с клеем и клеевых барабанов происходит отдельно, что позволяет оптимизировать вязкость клея и более точно поддерживать его рабочую температуру, а также избежать перегрева клея. Конструктивно предусмотрена перегородка между резервуаром с клеевыми барабанами и резервуаром с клеем, что позволяет досыпать клей (в машине используется термоклей в гранулах) без остановки машины.

клеевая ванна C.P. Bourg 3002

В термобиндере CP Bourg 3002 клей наносится тремя клеевыми барабанами, находящимися на разных уровнях, что способствует лучшему проникновению клея в обработанный корешок и более точному и ровному нанесению.
Мощная пневматическая подача обложки позволяет работать с вырубленными обложками, покрытыми лаком или заменяющими лак полимерами, плотностью от 80 до 300 г/м2. Обложка может биговаться в шести местах прямым или обратным бигом (всего до 12 бигов), при этом биговка ножевая и автоматически настраивается на расположение и направление бига в зависимости от толщины обложки.

Стандартная комплектация

• главный компьютер управления с цветным сенсорным дисплеем на поворотной консоли, со следующими основными функциями:

сенсорный дисплей CP Bourg BB3002

1. управление процессом скрепления,
2. длина клеевой полосы, позиция обложки,
3. место и способ биговки,
4. способ и глубина фрезеровки и торшонирования,
5. скорость движения каретки,
6. параметры таймера нагрева,
7.  время выстоя каретки,
8. температура в клеевом резервуаре,
9. включение или отключение боковой проклейки.

• дружественный наглядный англоязычный интерфейс с графическим способом отображения функций (иконки). Все режимы видны на экране (без подменю),
• удаление паров клея при подключении вытяжной вентиляции, предусмотрено место для подключения вытяжного рукава (рукав — опционально),
• автоматический переход в режим ожидания для экономии электроэнергии,
•

  зажим (каретка) C.P. Bourg BB3002

  3 клеевых клеенаносящих цилиндра на корешок, прерывание клеевого слоя регулируется на барабанах 1 и 2,

• настройка с дисплея клеевого слоя для скрепления листов или тетрадей в пределах 3 мм,
• устройство для двухсторонней боковой проклейки корешка книжного блока, 2 валика боковой проклейки, имеют собственный привод и опираются на отдельный клеевой барабан,
• боковые ролики автоматически настраиваются на толщину блока при зажиме блока в каретку,
• регулировка температуры клея с контрольного дисплея с шагом в 2 градуса в пределах 115…180 градусов,
• независимый разогрев клея в резервуаре и на клеевых барабанах,
• закрытая конструкция клеевого резервуара, предотвращающая попадание пыли в клей,
• вибрационный сталкиватель в зажимной каретке с автоматическим включением и регулировкой временного цикла,
• настройка с дисплея времени и усилия вибрации сталкивателя в зависимости от типа бумаги в скрепляемом блоке,
• регулируемая степень открытия обжимных губок каретки в соответствии с первым блоком,
• предустановка открытия обжимных губок при помощи педали (для предотвращения распада блока),
•

  выклад-накопитель C.P.Bourg 3002

  автоматическая настройка машины на предустановленные режимы (Auto Preset) с контрольного сенсорного дисплея,

• автоматический обжим блока с предварительной настройкой на его толщину и защитой от деформации корешка при обжиме,
• автоматическая синхронизация обжимных колодок, регулируемые с дисплея — боковое давление, позиция корешка, время обжима,
• регулируемая с сенсорного дисплея сила вакуума для различных плотностей обложек и автоматический синхронизатор обжимных колодок,
• пневматический самонаклад обложек ёмкостью 80 мм с автоматическим позиционированием обложки в соответствии с размером блока,
• сигнал с требованием дозагрузки обложек в самонаклад, при уменьшении стопы ниже уровня,
• фрезеровка корешка блока при помощи специальной фрезы с прочными зубьями,
• прямая или обратная биговка обложки (по 6 бигов) при помощи ножевого механизма, всего до 12 бигов, позволяют производить книги с обложкой с клапанами (имитация суперобложки),
• позиция бигов на корешке выставляется автоматически, в соответствии с толщиной блока,
•

  быстроходная фреза C.P. Bourg BB-3002

  автоматическая установка глубины фрезерования с шагом 0,5 мм в пределах от 0 до 3 мм,

• торшонирование корешка блока при помощи двух ножей из легированной стали (2 дополнительных ножа — опционально),
• расстояние между корешковым и шарнирным бигамии регулируется с дисплея,
• автоматическое (без ручной перенастройки) выполнение режима торшонирования при выборе функции на дисплее компьютера,
• индикация заполнения пылевого мешка и сообщение о необходимости разгрузить систему,
• внешняя система удаления бумажных опилок в мешок поставляется в базовой комплектации (мешки поставляются опционально),
• запуск каретки с блоком двумя клавишами по нормам безопасности EC.

Технические характеристики C.P. BOURG BB 3002
1 каретка (зажим)
формат книги, мм
максимальный	320×385
минимальный	100×100
толщина книги, мм	1…60 (от 10 до 600 листов 80г/м2)
формат книги C.P. Bourg BB3002	нанесение клея C.P. Bourg BB3002
максимальная скорость, цикл/час	до 600
формат обложки, мм
максимальный	395×710
минимальный	100×200
плотность обложки, г/м2	80…300
глубина фрезирования, мм	1…3
глубина торшонирования, мм	0,5…0,8
температура клея, оС	115…180
подача обложки	роторная пневматическая (вакуумная)
биговка	двойная, до 12 бигов
емкость лотка с обложкой, мм	70
количество валиков нанесения клея по корешку	2 клеенаносящих, 1 ровняющий
количество валиков боковой проклейки	2 клеенаносящих
автоматический прижим-возврат	да
регулировка нанесения клея	по краям, по корешку, толщина, боковая
электропитание, В/Гц	220 В/50 Гц, 400 В/50 Гц
установленная мощность, кВт	4
КБС C.P. Bourg BB3002 (монтажная схема)
габаритные размеры, мм
длина (с накопителем)	2 410
ширина	2 020
высота	1 500
масса, кг	700

по материалам компании C.P. Bourg
